球墨铸铁QT450-10阀体
球墨铸铁QT450-10材质，球化率3级，抗拉强度450MPa，延展率10%以上，可提供材质报告；
-

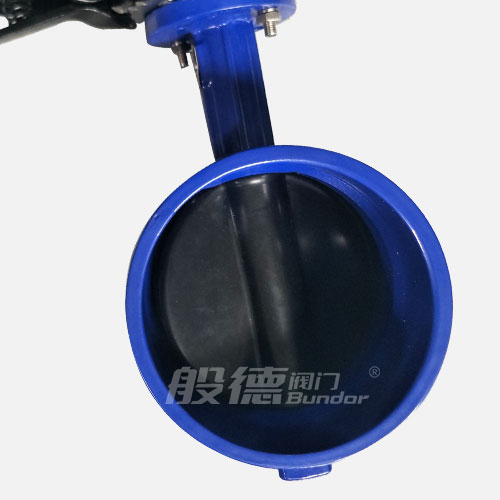

高弹性EPDM橡胶阀座
高弹性EPDM橡胶，含胶率50%，拉伸强度16.1MPa，经仿真启闭实验1万次以上无泄漏；
-
无销阀轴
阀轴由采用无销设计，易于安装和拆卸；
-
防吹出设计
阀轴上端设有卡簧槽，防止阀轴使用过程中吹出，提高安全性；
-
阀轴可实现自密封
阀轴密封采用无油轴承与填料结合结构，实现自密封；
-
出厂前试压检测
每台阀门出厂前均按照国家标准进行试压检测，确保合格。
-
-
-
产品优点

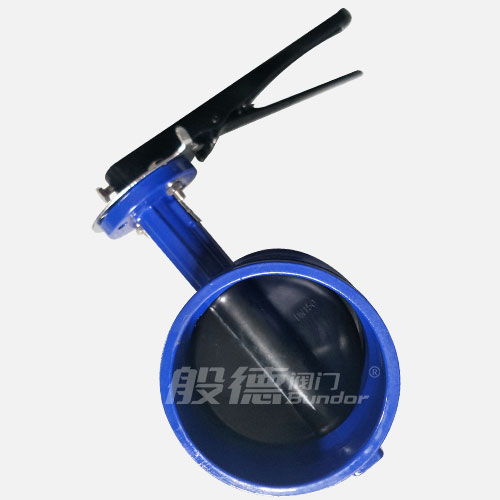

产品介绍
沟槽蝶阀采用沟槽卡箍接洽和相应的管件安置管路，安装时只需机械组装，无须焊接，没有明火，因此，没有焊渣混浊管路，对禁火情况条件下的动工，尢为适宜。沟槽式卡箍接洽连结所占空间约为法兰的70%，并且重量轻、螺栓数目少、安置方便。
产品参数
| 名称 | 设计与制造标准 | 试压标准 | 连接尺寸 | ||
| 参照标准 | GB 5135.6 | GB 5135.6 | GB 5135.11 | ||

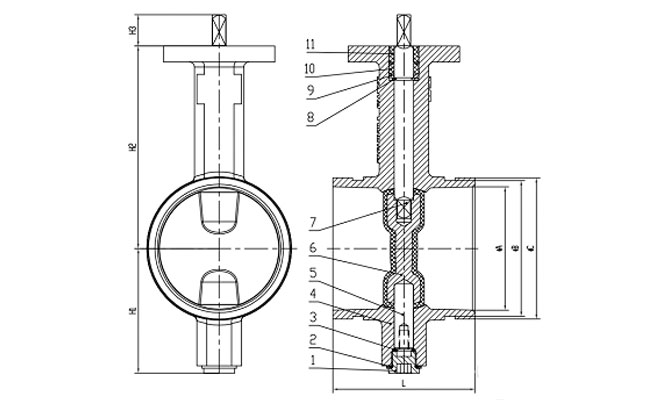

| 名称 | 4-阀体 | 6-蝶板 | 7-阀轴 | ||
| 材质及说明 | QT450 | QT450+EPDM | 2Cr13 | ||
| DN | NPS（英寸） | L | φA | φB | φC |
| 50 | 2'' | 90 | 50 | 57 | 60.3 |
| 65 | 2 1/2'' | 97 | 61 | 69 | 73 |
| 80 | 3'' | 97 | 78 | 85 | 88.9 |
| 100 | 4'' | 116 | 101 | 110 | 114.3 |
| 125 | 5'' | 134 | 127 | 137 | 141.3 |
| 150 | 6'' | 134 | 150 | 164 | 168.3 |
| 200 | 8'' | 148 | 202 | 214.4 | 219.1 |
