Z45T-16铸铁暗杆闸阀

【产品型号】: Z45T-10/16

【通径】: DN40-DN300

【公称压力】: PN10/16

【适用温度】: -10～120℃

【适用介质】: 蒸汽、水、油品介质

【阀体材质】: 灰铸铁

应用领域：

市政建设水处理电力给排水水利工程

在线询价

咨询热线：

13821179269（微信同号）

 首页 > 产品 > 闸阀 > 硬密封闸阀

更新时间：2021-10-19 16:25:57

产品介绍

产品优点

HT200材质阀体，具备一定抗拉强度

铸铁材质阀体采用HT200，完全执行GB/T12229-2005抗拉强度180~210Mpa、出厂带试棒。

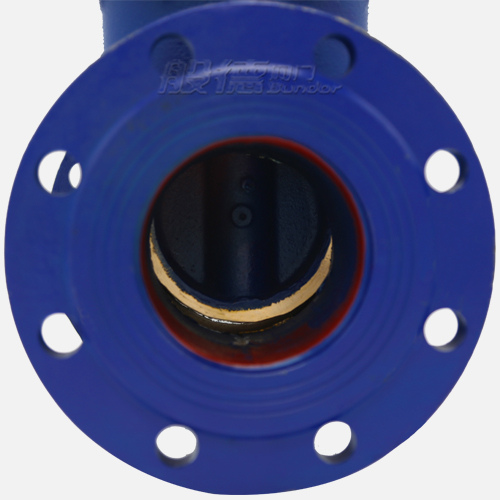

阀板与阀座堆焊黄铜、更耐磨

阀板与阀座均堆焊黄铜，增加密封性和耐磨性。
不合格产品坚决不允许出厂

每台产品都会进行外观、材质、气密性、承压和壳体等检验，不合格产品坚决不允许出厂。
严格涂漆标准，确保产品外观

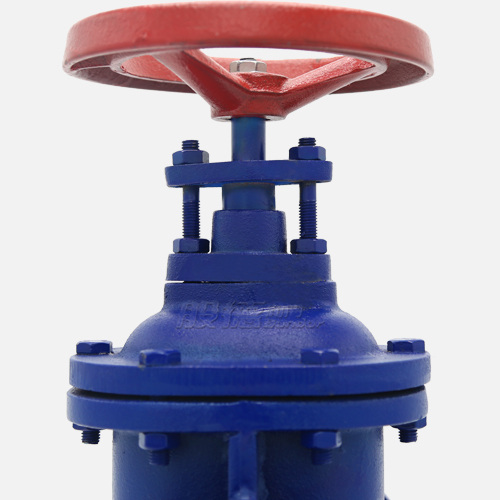

阀门先涂底漆，在涂面漆，确保产品外观。

产品介绍

Z45T暗杆铸铁闸阀主要是作为管道中接通与截断介质的作用。该阀的启闭件为闸板，闸板的运动方向与介质的流动方向是相互垂直的。铸铁暗杆闸阀以灰铸铁为主要材质，具有启闭便捷、密封可靠、弹性记忆佳、使用寿命长等优点，可广泛的在冶金、污水、电力、医药、建筑、食品、轻纺、自来水、能源等管道系统上作为截流装置使用。般德Z45T-10/16铸铁闸阀产品配置：阀体/阀盖：HT200 阀板：HT200 阀杆：Q235 阀座：堆焊黄铜手轮:HT200。

产品参数

相关产品

Z45T暗杆铸铁闸阀参数信息

阀门执行标准	名称	设计及制造	结构长度		试压标准		连接法兰尺寸
阀门执行标准	参照标准	GB/T 12232	GB/T 12221		GB/T 13927		GB/T 17241.6

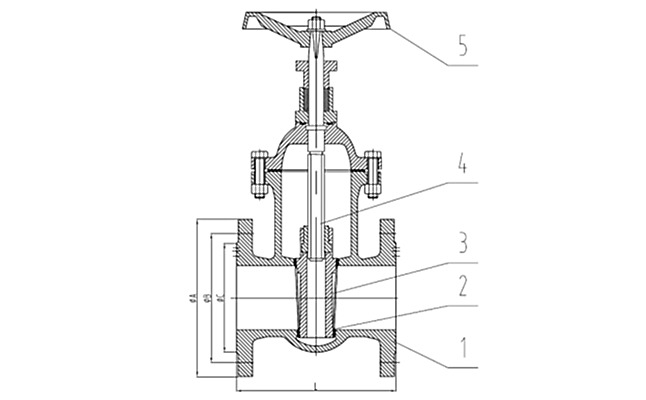

主要零部件信息	名称	1-阀体	2-阀座密封	3-阀板	4-阀杆		5-手轮
主要零部件信息	材质	HT200	堆焊黄铜	HT200	Q235		HT200
尺寸信息	公称尺寸		结构长度	PN10			PN16
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC
	40	1 1/2''	165	145	110	85	145	110	85
	50	2''	178	160	125	100	160	125	100
	65	2 1/2''	190	180	145	118	180	145	118
	80	3''	203	195	160	132	195	160	132
	100	4''	229	215	180	156	215	180	156
	125	5''	254	245	210	184	245	210	184
	150	6''	280	280	240	211	280	240	211
	200	8''	330	335	295	266	335	295	266
	250	10''	380	390	350	320	400	355	320
	300	12''	420	440	400	370	455	410	370

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
