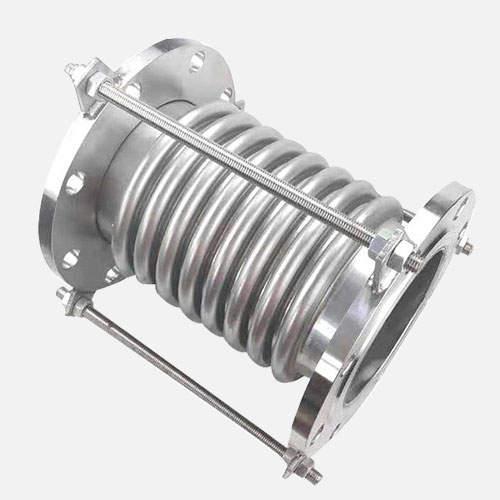

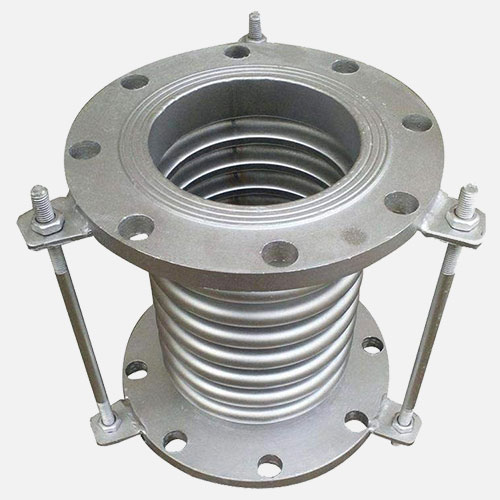

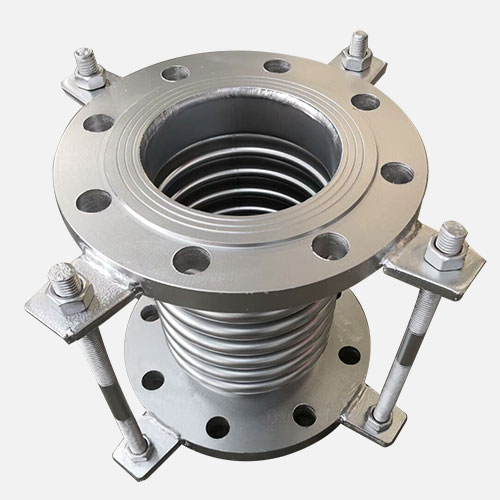

不锈钢波纹补偿器

【产品型号】: JDZ

【通 径】: DN50-DN300

【公称压力】: 150LB/PN16

【适用温度】: -20℃～350℃

【适用介质】: 水、油、汽等

【阀体材质】: 不锈钢

咨询热线：

13821179269（微信同号）
更新时间：2022-11-04 10:14:04

产品优点

  • 主体材质达标

    主体材质化学成分和力学性能完全符合国家标准；

  • 焊接牢固

    所有焊接均为满焊，确保密封性；

  • 法兰强度高

    法兰均采模锻生产，晶体组织细密，强度高，不会出现晶粒大或不均，硬化裂纹现象；

  • 限位拉杆保护

    加装限位拉杆，保护不锈钢波。

产品介绍

波纹补偿器是现在管道中经常使用的补偿元件之一。它主要利用其工作主体不锈钢波纹管的有效伸缩变形，以吸收管道由热胀冷缩等原因而产生的尺寸变化，或补偿管道的轴向、横向和角向位移。

产品参数

不锈钢波纹补偿器
名称 设计及制造 试压标准 法兰标准
参照标准 GB/T 12777 GB/T 12777 GB/T 9113
ASME B16.5

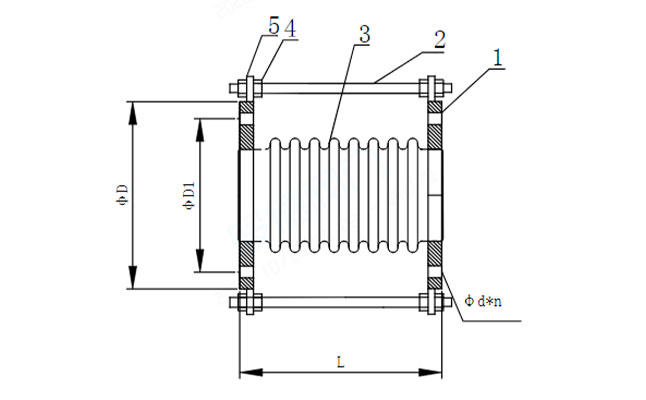

名称 1-法兰 2-拉杆 3-波纹管
材质及说明 Q235 Q235 304
DN NPS L ΦD ΦD1 n-Φd
50 2'' 170 150 120.5 4-18
65 2  1/2'' 180 180 139.5 4-18
80 3'' 200 190 152.5 4-18
100 4'' 220 230 190.5 8-18
125 5'' 280 255 216 8-22
150 6'' 280 280 241.5 8-22
200 8'' 340 345 298.5 8-22
250 10'' 400 405 362 12-26
300 12'' 420 485 432 12-26
以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
