暗杆闸阀结构图片-般德阀门

暗杆闸阀是闸阀的其中一种结构形式，与之对应的还有明杆闸阀。两者最大的区别在于外观和结构特征。暗杆闸阀的结构特点是它的阀杆和螺母都在阀体内部，会直接与流体介质接触，这也使得暗杆闸阀的阀杆容易被腐蚀。那么你知道暗杆闸阀结构图示意图是什么样的吗？dBi般德阀门

暗杆闸阀结构图 dBi般德阀门

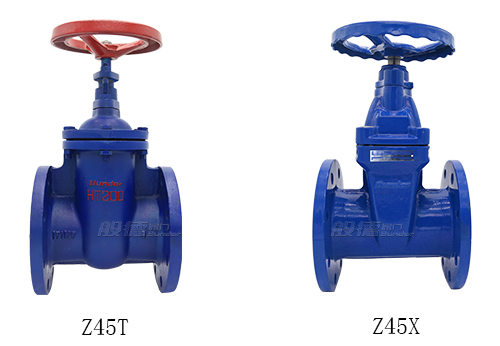

暗杆闸阀结构图片dBi般德阀门

暗杆闸阀的启闭件为闸板，闸板围绕着阀杆做上下运动来实现阀门的开启和关闭。闸板的运动方向与管道内流通介质运动方向是相互垂直的。与其他类型的闸阀一样，暗杆闸阀也只能做全开和全关，不能用作流量调节使用。当闸板完全打开时，介质流经阀体通道时的阻力最小。dBi般德阀门

暗杆闸阀工作原理： dBi般德阀门

闸板随着阀杆做上升和下降的直线运动，阀杆上有螺纹，当转动阀杆时，在阀门顶端的螺母和阀体上面的导槽作用下，阀杆会做直线的上下运动，阀杆有带动闸板同时运动。闸板的运动方向是和管道内介质流动方向垂直的。dBi般德阀门

因为阀杆螺纹在阀体内部，所以暗杆闸阀在开启过程中并不能像明杆闸阀那样，通过观察阀杆位置来判断阀门的启闭状态。一般情况下，暗杆闸阀的启闭状态以转不动阀杆为止，但考虑到会有特殊状况，阀门出现锁死情况，为了保证管线的生产安全，暗杆闸阀一般在开到阀杆转不动之后，再回转1~2圈。dBi般德阀门

暗杆闸阀在工作过程中的总体高度是不会变的，所以暗杆闸阀在安装时占用的空间更小，更适合安装在室内等空间有限的环境中。dBi般德阀门

暗杆闸阀的驱动方式有很多种，手动、齿轮传动、气动、电动等等，我们可以根据自己工况的特点和要求，来选择对应的驱动方式。如果您有意向购买暗杆闸阀，欢迎您来般德阀门洽谈合作。dBi般德阀门
