法兰截止阀型号尺寸
发布时间：2023-02-08 14:19:39
截止阀又称截门阀，属于强制密封式阀门，的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。常见的截止阀有三种连接形式，法兰式、螺纹式、焊接式。其中法兰式在三种连接形式中的应用更多。本篇文章，我们就重点为您介绍法兰截止阀，以及它的型号和尺寸。

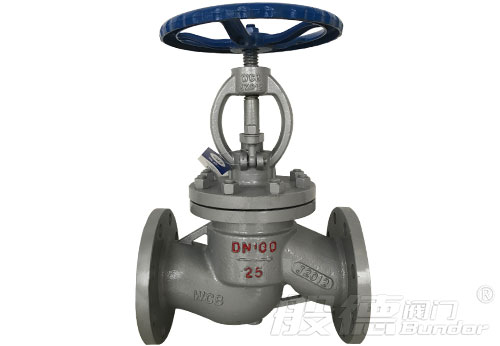

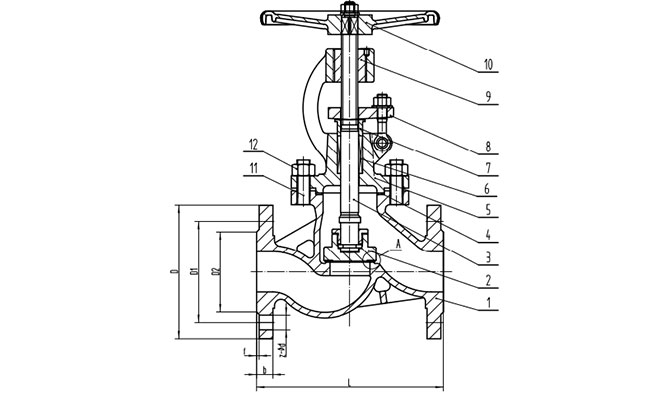

常见的法兰截止阀型号有：J41H-16C铸钢法兰截止阀、J41W-16P不锈钢法兰截止阀、WJ41H-16C波纹管截止阀。这几种截止阀区别在于适用工况上有一些差异，铸钢截止阀J41H-16C主要适用于高温高压的工况，比如蒸汽管道等；不锈钢截止阀J41W-16P用于需要防锈蚀的环境中，比如医药食品行业等；而波纹管截止阀WJ41H-16C则适用于易燃、易爆等介质管道上。虽然这三种型号的法兰截止阀用途不同，材质不同，但是它们的结构尺寸是一样的。下面是法兰截止阀尺寸表。
| DN | NPS（英寸） | L | D | D1 | Z-φd |
| 50 | 2'' | 230 | 160 | 125 | 4-18 |
| 65 | 2 1/2'' | 290 | 180 | 145 | 4-18 |
| 80 | 3'' | 310 | 195 | 160 | 8-18 |
| 100 | 4'' | 350 | 215 | 180 | 8-18 |
| 125 | 5'' | 400 | 245 | 210 | 8-18 |
| 150 | 6'' | 480 | 280 | 240 | 8-22 |
| 200 | 8'' | 600 | 335 | 295 | 12-22 |
| 250 | 10'' | 650 | 405 | 355 | 12-26 |
| 300 | 12'' | 750 | 460 | 410 | 12-26 |
