闸阀长度尺寸表
发布时间：2022-06-13 16:10:09
本篇文章般德阀门小编为您介绍一个，在日常接待客户咨询时候被问到比较多的一个问题，就是闸阀长度尺寸。有很多朋友采购闸阀是为了更好旧设备，这就对闸阀的长度尺寸有要求，必须完全匹配才能更换安装。

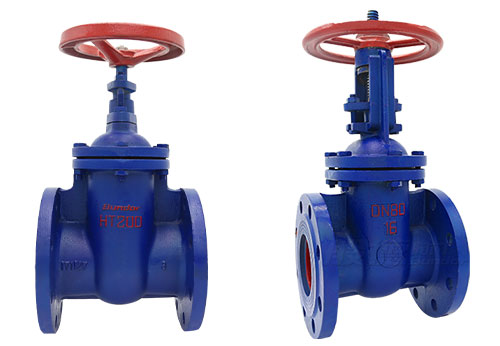

闸阀根据材质的不同，可以分为灰铸铁闸阀、球墨铸铁闸阀、铸钢闸阀、不锈钢闸阀四种常见的闸阀。根据结构形式不同又可以分为明杆闸阀和暗杆闸阀。相同材质的情况下，明杆闸阀和暗杆闸阀的长度尺寸是一样的，具体可看下面闸阀长度尺寸表。
灰铸铁闸阀
| 公称尺寸 | 结构长度 | |
| DN | NPS（英寸） | L |
| 40 | 1 1/2'' | 165 |
| 50 | 2'' | 178 |
| 65 | 2 1/2'' | 190 |
| 80 | 3'' | 203 |
| 100 | 4'' | 229 |
| 125 | 5'' | 254 |
| 150 | 6'' | 280 |
| 200 | 8'' | 330 |
| 250 | 10'' | 380 |
| 300 | 12'' | 420 |
球墨铸铁闸阀
| 公称尺寸 | 结构长度 | |
| DN | NPS（英寸） | L |
| 50 | 2'' | 178 |
| 65 | 2 1/2'' | 190 |
| 80 | 3'' | 203 |
| 100 | 4'' | 229 |
| 125 | 5'' | 254 |
| 150 | 6'' | 267 |
| 200 | 8'' | 292 |
| 250 | 10'' | 330 |
| 300 | 12'' | 356 |
| 350 | 14'' | 381 |
| 400 | 16'' | 406 |

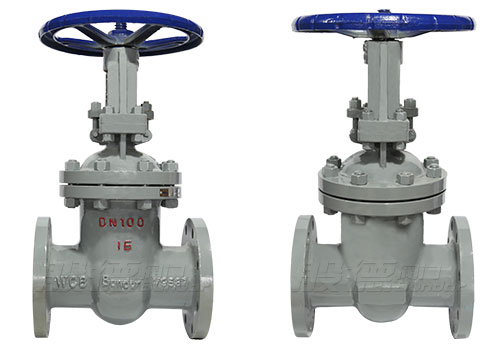

铸钢闸阀
| 公称尺寸 | 结构长度 | |
| DN | NPS（英寸） | L |
| 50 | 2'' | 250 |
| 65 | 2 1/2'' | 265 |
| 80 | 3'' | 280 |
| 100 | 4'' | 300 |
| 125 | 5'' | 325 |
| 150 | 6'' | 350 |
| 200 | 8'' | 400 |
| 250 | 10'' | 450 |
| 300 | 12'' | 500 |
| 350 | 14'' | 550 |
| 400 | 16'' | 600 |
因为篇幅原因，关于闸阀长度尺寸就为您介绍到这里，以上参数仅供参考，如需更详细的闸阀参数信息，可以点击网站在线客服咨询。
