法兰蝶阀结构尺寸表 法兰蝶阀厚度
发布时间：2022-05-23 14:13:18
法兰蝶阀是常见的蝶阀连接方式之一，阀体本身自带两片法兰，与管道连接时，只需将法兰蝶阀的法兰与管道的法兰孔孔对齐，用螺栓连接固定即可。法兰蝶阀结构很简单，组成一台法兰蝶阀的部件包括：阀体、蝶板、阀座、阀轴、执行机构这五个重要零件。
法兰蝶阀的种类有很多，按照材质可以分为常见的铸铁、铸钢、不锈钢等；按照结构形式可以分为中线、双偏心、三偏心；按照执行机构又可以分为手柄、蜗轮、电动、气动等。
常见法兰蝶阀型号
手柄法兰蝶阀：D41X、D41F、D43H；
蜗轮法兰蝶阀：D341X、D341F、D342X、D343H、D343W；
电动法兰蝶阀：D941X、D941F、D942X、D943H、D943W；
气动法兰蝶阀：D641X、D641F、D642X、D643H、D643W。

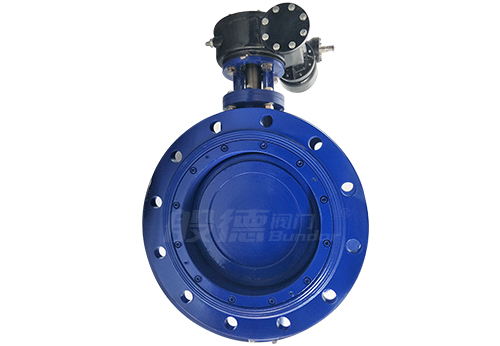

关于法兰蝶阀尺寸，法兰式连接的蝶阀结构尺寸都是相同的，也就是说相同口径的法兰蝶阀，尺寸长度是一样的，所以我们以D342X法兰蝶阀为例，为您介绍一下法兰蝶阀结构尺寸。
| 尺寸信息 | DN | NPT | L |
| 100 | 4'' | 127 | |
| 125 | 5'' | 140 | |
| 150 | 6'' | 140 | |
| 200 | 8'' | 152 | |
| 250 | 10'' | 165 | |
| 300 | 12'' | 178 | |
| 350 | 14'' | 190 | |
| 400 | 16'' | 216 | |
| 450 | 18'' | 222 | |
| 500 | 20'' | 229 |
以上尺寸信息仅供参考，如需完整详细的法兰蝶阀尺寸信息，可咨询网站在线客服。
