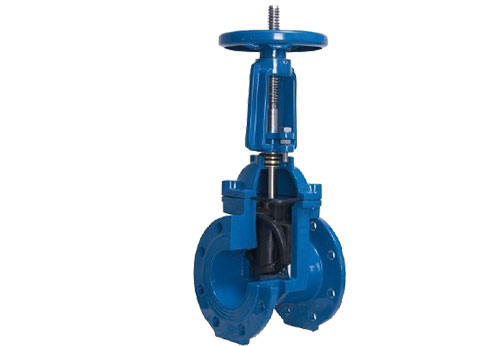

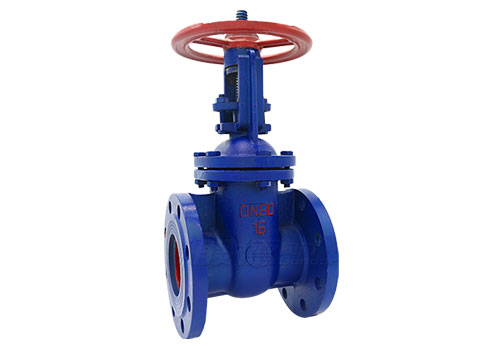

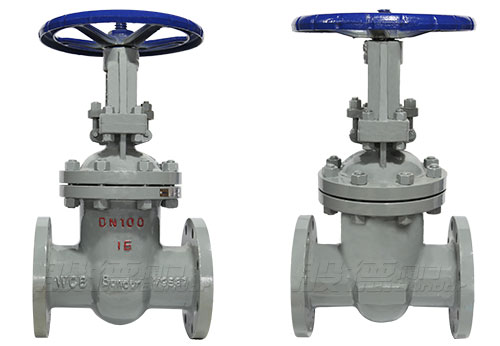

常见明杆闸阀图片
发布时间：2022-02-06 13:50:52
明杆闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
明杆闸阀的升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。明杆闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，明杆闸阀只能作全开和全关，不能作调节和节流。
常见的明杆闸阀有：
灰铸铁明杆闸阀，型号Z41T-16；
球墨铸铁明杆闸阀，型号Z41X-16Q；
铸钢明杆闸阀，型号Z41H-16C；
不锈钢明杆闸阀，型号Z41W-16P。
明杆闸阀工作原理
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。明杆闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。
开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。因此，阀门的全开位置，按闸板的位置（即行程）来确定。
