偏心蝶阀规格型号
发布时间：2021-12-07 15:13:15

偏心蝶阀可以分为单偏心蝶阀、双偏心蝶阀、三偏心蝶阀。单偏心蝶阀因为需求量小，在市面上不常见，所以本文暂不做介绍，重点为您介绍一下双偏心蝶阀和三偏心蝶阀规格型号。Uak般德阀门

双偏心蝶阀型号有：D342X-16Q、D342X-16CUak般德阀门

双偏心蝶阀规格Uak般德阀门

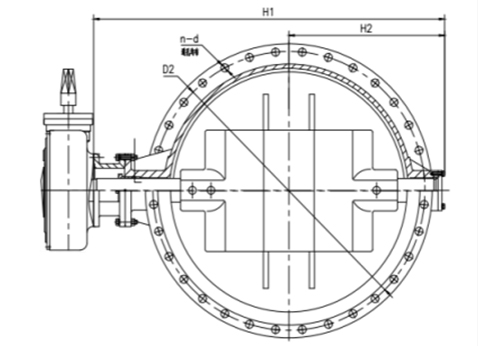

双偏心蝶阀图纸Uak般德阀门

口径范围 DN100-DN3000
公称压力 PN10/16
适用温度 0℃～80℃
适用介质 水、汽、油品等
阀体材质 球墨铸铁QT450/铸钢WCB
应用领域 水处理、市政建设、排水、电厂等

尺寸信息Uak般德阀门

DN NPT L D2 n-d
100 4'' 127 180 8-φ19
125 5'' 140 210 8-φ19
150 6'' 140 240 8-φ22
200 8'' 152 295 12-φ22
250 10'' 165 355 12-φ28
300 12'' 178 410 12-φ28

三偏心蝶阀型号有：D343H-16C、D343W-16PUak般德阀门

三偏心蝶阀规格Uak般德阀门

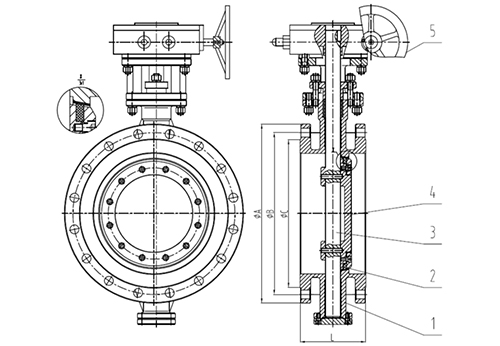

三偏心蝶阀图纸Uak般德阀门

口径范围 DN50-DN2000
公称压力 PN10/16
适用温度 0～150℃
适用介质 水、弱酸碱、空气、蒸汽、油品等
阀体材质 碳钢/不锈钢
应用领域 食品、医药、化工、环保、水处理、给排水等

尺寸信息Uak般德阀门

DN NPS L ΦA ΦB ΦC
50 2'' 108 165 125 102
65 2  1/2'' 112 185 145 122
80 3'' 114 200 160 138
100 4'' 127 220 180 158
125 5'' 140 250 210 188
150 6'' 140 285 240 212
200 8'' 152 340 295 268
250 10'' 165 405 355 320

以上偏心蝶阀规格尺寸信息仅供参考，如需了解更多，可以点击般德阀门客户咨询。Uak般德阀门
