刀闸阀规格尺寸表大全
发布时间：2021-09-09 14:45:58
本文为您介绍刀闸阀规格尺寸表大全。刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板。也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。
刀闸阀规格参数表
|
名称 |
铸钢对夹刀闸阀 |
|
口径范围 |
DN50-DN400 |
|
公称压力 |
PN10 |
|
适用温度 |
0℃～80℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
|
阀体材质 |
WCB |
|
应用领域 |
化学、水处理、煤电厂、食品、造纸、石油 |
|
可选配置 |
阀体 |
DI/WCB/CF3/ CF3M/CF8/ CF8M |
|
阀座密封 |
橡胶/四氟/不锈钢/硬质合金/PTFE |
|
|
阀板 |
WCB/201/CF3/ CF3M/CF8/ CF8M |
|
|
阀轴 |
Q235/201/CF3/ CF3M/CF8/ CF8M |
|
|
执行器 |
手轮/涡轮/电动/气动 |

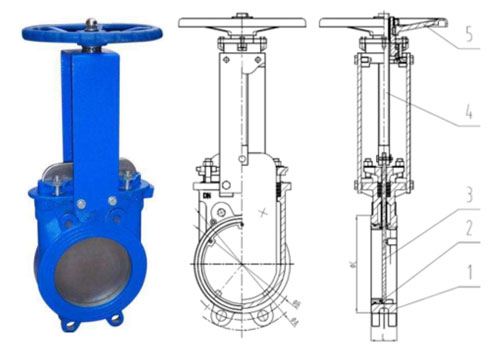

刀闸阀尺寸表（以PZ73X-10C刀闸阀为例）
|
公称尺寸 |
PN10 |
|||
|
DN |
L |
ΦA |
ΦB |
ΦC |
|
50 |
48 |
165 |
125 |
102 |
|
65 |
48 |
185 |
145 |
122 |
|
80 |
51 |
200 |
160 |
138 |
|
100 |
51 |
220 |
180 |
158 |
|
125 |
57 |
250 |
210 |
188 |
以上为部分尺寸信息展示，更多刀闸阀详细尺寸信息可咨询般德阀门。
