蝶式止回阀工作原理图
发布时间：2021-04-14 16:24:40
本篇文章般德阀门为您介绍一下蝶式止回阀工作原理。
蝶式止回阀概述：
蝶式止回阀是一种旋启动作的止回阀，但它是双阀瓣，并在弹簧的作用下关闭。自下而上的流体将阀瓣推开，双瓣蝶形止回阀结构简单，对夹安装在两个法兰之间，外形尺寸精小，而且重量很轻。主要用于各种工程管路上和其它阀门配套，用来防止介质的倒流。

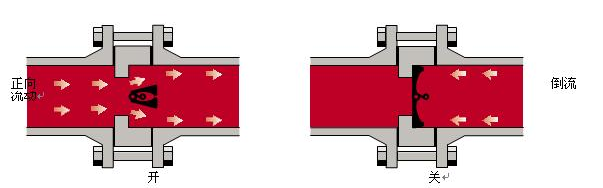

蝶式止回阀工作原理：
双调瓣结构采用两个弹簧负载阀瓣（半阀编），悬挂在中心垂直的链销轴上。当流体开始流动时，阀瓣在作用于密封表面中心的合力作用下开启。
起着反作用的弹簧支架力的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。这就避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象，消除了部件的磨损。
当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速，减小了水锤现象的累影响，从而实现无撞击性能。在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭，防止阀瓣根部出现咬摩现象，使得阀门能够保持更长时间的密封整体性。
以上就是为您介绍的蝶式止回阀工作原理，如果您有采购阀门的需求，可以咨询般德阀门在线客服或者电话13821179269。
