蝶式止回阀工作原理详解
发布时间：2022-03-07 10:06:20
蝶式止回阀常被用在过水管道中，用来防止水倒流使用，常见的蝶式止回阀材质有铸铁和不锈钢两种，本篇文章重点为您介绍蝶式止回阀工作原理。
蝶式止回阀工作原理

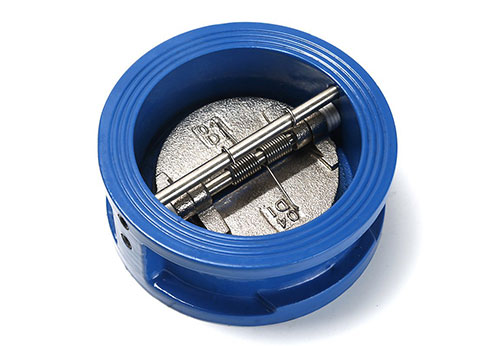

先来看一下蝶式止回阀外观结构是什么样的，如下图：
蝶式止回阀克服了摆动式及碟片式止回阀的口径和压降限制，蝶式止回阀的阀瓣被一分为二，在中间铰接。这样两个碟片只能在一个方向摆动，碟片靠装在铰链上的纽弹簧压在阀座上。为了能在流道中心有一个铰链，需在外面安装一个固定销，这样就会引起阀门的泄漏，设计改进后可在里面安装，流体就可以密封在阀体内部，不会泄漏到外面。如果在正常工作中碟片的根部会磨损阀座，蝶式止回阀频繁开关就会很快导致阀座损坏。为克服这个问题，阀门刚打开时碟片根部提升，碟片只绕绞链旋转。
和其它类型止回阀相比，蝶式止回阀有很多优点：通过该止回阀的压降比通过其它形式的止回阀的压降低很多；可用于开启压力较低的场合；蝶形止回阀可安装在任何位置。
蝶式止回阀是般德阀门主推产品之一，有球墨铸铁、不锈钢等多种材质可供选择，产品适用于多种工况条件，欢迎您来询价采购。
