H77X止回阀尺寸
发布时间：2021-01-18 15:42:55

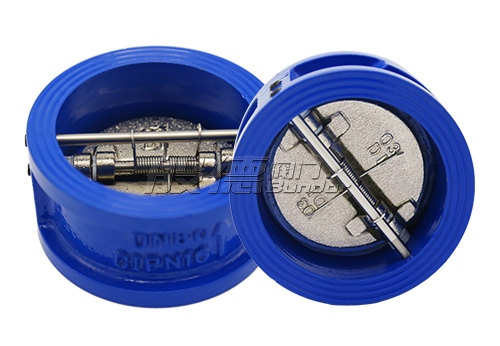

H77X止回阀是蝶式止回阀的型号，其中H代表的就是止回阀，第一个7表示对夹式连接，第二个7表示止回阀的结构为蝶式，X表示该止回阀的密封面材质为橡胶。
蝶式止回阀多用于水系统管道上，是用来防止管道内水倒流的。常见的蝶式止回阀材质有铸铁和不锈钢的。其完整型号表示为H77X-16Q和H77X-16P。
H77X止回阀尺寸
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 2 1/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |
| 125 | 5'' | 70 | 186 | 125 | 145 | |
| 150 | 6'' | 76 | 213 | 165 | 170 | |
| 200 | 8'' | 89 | 272 | 215 | 224 | |
| 250 | 10'' | 114 | 328 | 260 | 265 | |
| 300 | 12'' | 114 | 378 | 300 | 310 |
以上尺寸信息仅供参考，详细可以点击在线客服进行咨询，或者给我们留言。
H77X止回阀安装要求
1、安装前必须做好管道内部的清理工作，确保干净。
2、安装前，检查流体介质的流动方向有没有与阀体上指示的方向相同。
3、检查该阀的设计是否符合管路需求。
4、定期对该阀进行检查以及后期的维护。
H77X止回阀特点
1、与其他止回阀相比，压降较小，适用于开启压力弱的工作环境。
2、体积小且轻，维修简便，结构科学合理。
3、安装便捷，水平、垂直方向均可安装，且安装位置较自由，没有约束。
4、设计创新：阀板上的扭力弹簧可令阀瓣迅速关闭。
5、启闭迅速，可有效消除水锤现象。
6、密封性能可靠，可达到“0”泄漏。
