蝶阀涡轮头传动比例24:1、30:1、50:1是什么意思
发布时间：2020-02-02 11:19:51

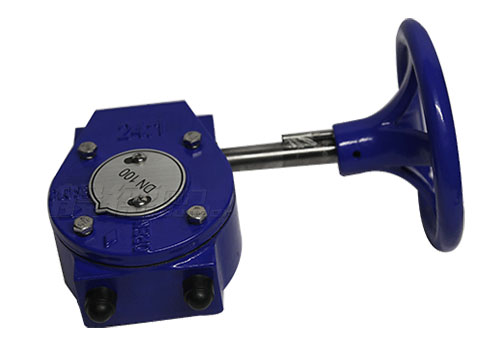

般德涡轮头
问：般德阀门您好，请问涡轮蝶阀涡轮头上面的标注24:1、30:1、50:1是什么意思？
般德阀门：以涡轮蝶阀标注的24:1为例，表示的是手轮转动24圈，蝶板转动1圈（360°），但我们都知道，蝶阀的蝶板是启闭90°即可以完成开启或者关闭状态。所以24:1的意思就是只需转动涡轮蝶阀的手轮6圈，即可完成一次阀门的开或者关。
同理可知，30:1，就是转动手轮7.5圈，可以开启或关闭阀门。50:1是指转动手轮12.5圈可以完成开启或者关闭阀门。
附:
24:1配DN50-DN150（2”-6”）蝶阀；
30:1配DN200-DN250（8”-10”）蝶阀；
50:1配DN300-DN350（12”-14”）蝶阀。
