旋启式止回阀型号及规格尺寸
发布时间：2021-10-13 11:58:32
旋启式止回阀型号是什么？
常见的旋启式止回阀都为法兰连接，型号是H44H，材质为碳钢和不锈钢，压力从16公斤到63公斤，完整旋启式止回阀型号为H44H-16/25/40/63。

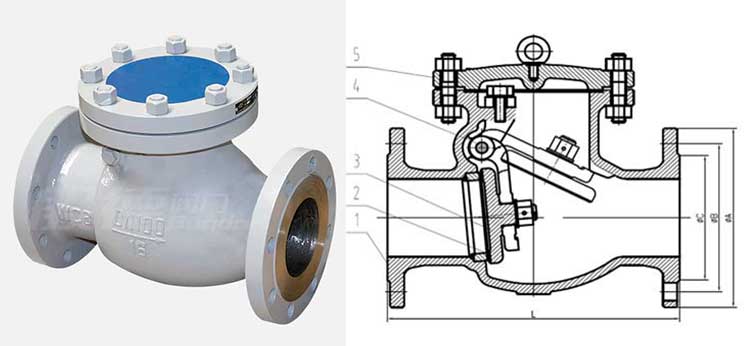

旋启止回阀规格尺寸
| 产品型号 | H44H-16/25/40/63 | |
| 名称 | 旋启式止回阀 | |
| 口径范围 | DN50-DN500 | |
| 公称压力 | PN16/25/40/63 | |
| 适用温度 | -46℃～570℃ | |
| 适用介质 | 水、蒸汽、油品等 | |
| 阀体材质 | 铸钢/不锈钢 | |
| 应用领域 |
自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、 冶金、能源系统 |
|
|
公称尺寸 |
PN16～PN40 |
PN16 |
|||
|
DN |
NPS（英寸） |
L |
ΦA |
ΦB |
ΦC |
|
50 |
2'' |
230 |
160 |
125 |
100 |
|
65 |
2 1/2'' |
290 |
180 |
145 |
120 |
|
80 |
3'' |
310 |
195 |
160 |
135 |
|
100 |
4'' |
350 |
215 |
180 |
155 |
|
125 |
5'' |
400 |
245 |
210 |
185 |
尺寸仅供参考，旋启式止回阀详细尺寸请您联系在线客服。
旋启止回阀价格
旋启式止回阀价格受到阀门材质、口径的影响，不同材质不同口径的旋启式止回阀价格也不一样。常用材质有铸铁、铸钢、不锈钢；口径DN15-DN500。如果您需要本款产品的询价，请您联系般德阀门。
