中线蝶阀的优缺点
发布时间：2019-09-17 16:51:26

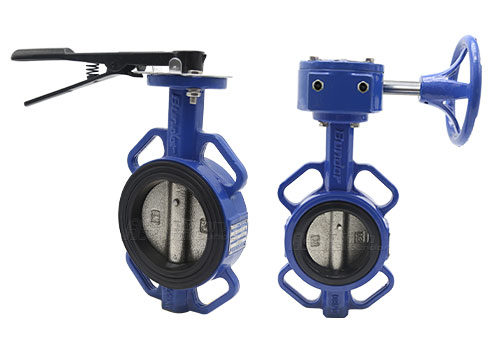

般德中线蝶阀
中线蝶阀的优点
中线蝶阀采用中线密封结构，蝶阀的蝶板密封中线与阀体中心线、阀杆的回转中心线一致。蝶板靠近阀杆处的上下两端设计为两个光滑的平面，并与用橡胶制成的阀座衬圈紧密接触，保证介质不从两端泄漏；蝶板外缘设计为球形外缘，加工时应保证其圆弧面具有合适的表面粗糙度，阀座衬圈在模压成形时保证密封面部位具有合适的表面粗糙度。关闭阀门时，蝶板作0～900旋转，并逐渐压缩用橡胶制成的阀座衬圈，使阀座衬圈产生弹性变形而形成的弹性力作为必须的密封比压，保证阀门的密封。
中线蝶阀的设计能够减小流阻：
1）通道设计为全通径结构，保证了阀门的流通面积，减小了流体通过阀门时的流阻。
2）蝶板采用碟形流线设计，既可保证蝶板中心的应力强度，又可保证阀门能够获得较大的流量系数及较小的流体阻力系数。
3）阀座密封圈的设计为橡胶加树脂骨架（固定套）的软密封结构，制成后镶嵌于阀体内。其内圈高于阀体内腔的部位采用流线型设计，达到减小流阻的目的。
中线蝶阀的缺点
中线蝶阀因为其自身结构，只能做成软密封蝶阀，所以中线蝶阀只能用在低压常温的工作环境中，不适用于高温高压工况。
以上就是中线蝶阀的优缺点介绍，更多蝶阀知识，请您持续关注般德阀门。
